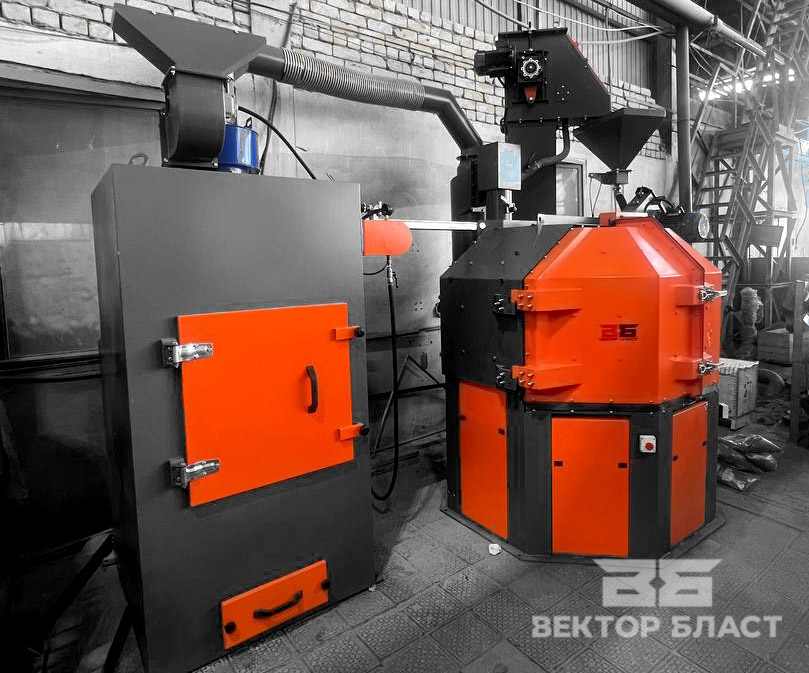

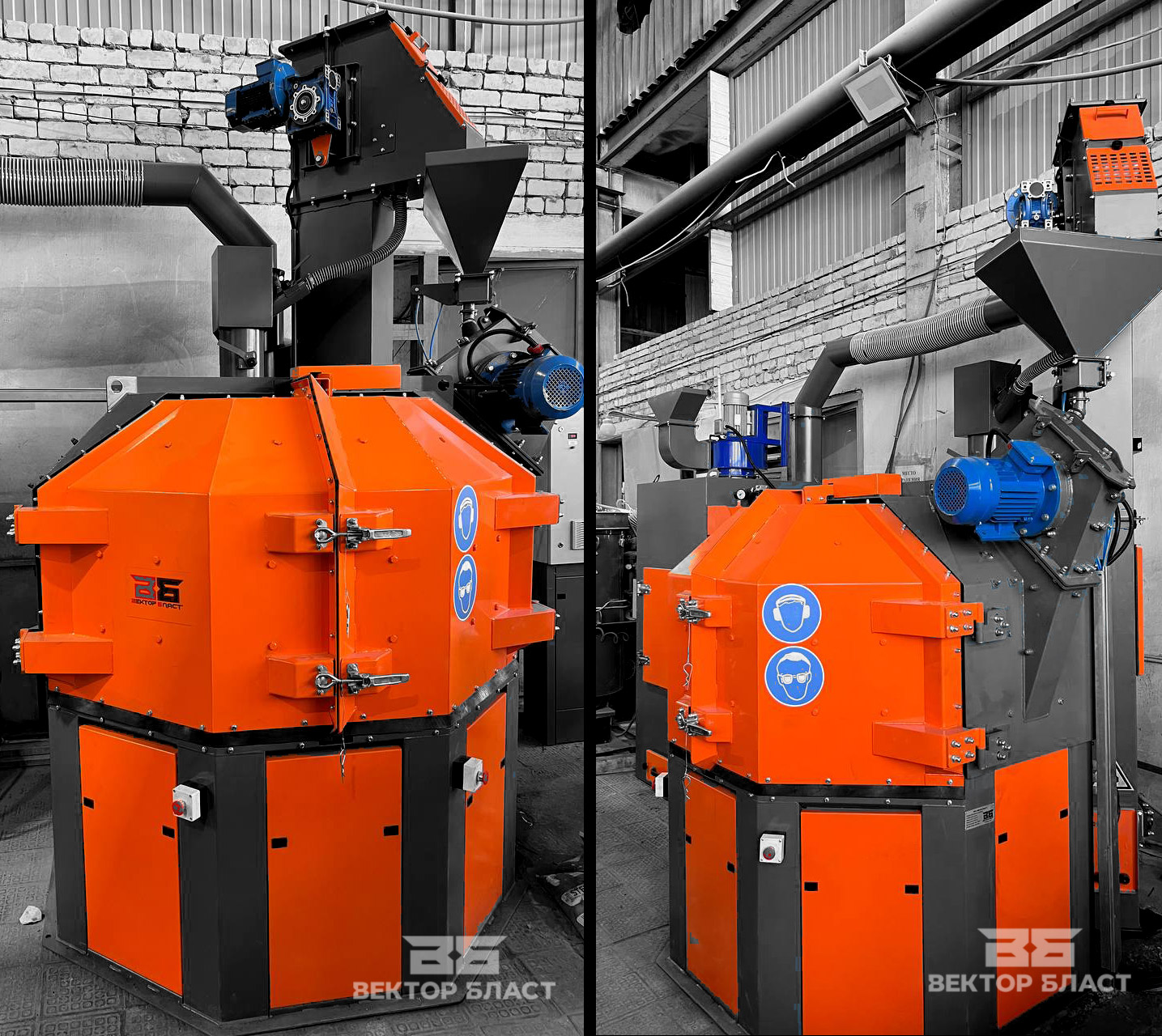

Дробемётная установка тупикового типа с поворотным столом
Цена зависит от габаритов задаваемой заготовки.
Цвет готового дробемета может быть любым по запросу.
Параметры
Технические характеристики ДТУ П-1800
| 1. Требования к обрабатываемым деталям (изделиям) | |
| Обрабатываемые материалы | Стальные отливки |
| 1.1. Размеры заготовки | |
| Диаметр | не более 1800 мм |
| Высота | не более 600 мм |
| Толщина стенки | не менее 4 мм |
| 1.2. Смена обрабатываемой детали | |
| Тип смены обрабатываемой детали | Ручная |
| 1.3. Для материала | |
| Шероховатость обработанных поверхностей | Rz 40-120 мкм |
| Поверхность после очистки для заготовок со степенью окисления А-В (ISO 8501-1) | SA 2 ½ |
| 2. Конструктивные требования к оборудованию | |
| 2.1. Характеристики основных узлов и агрегатов | |
| 2.1.1. Поворотный стол | |
| Диаметр стола | 1800 мм |
| Скорость поворота стола | 2.3 об/мин. |
| Максимальная грузоподъемность стола | 800 кг |
| 2.2.2. Дробеметная установк | |
| Потребляемый сжатый воздух | 0,5-0,7 м3/мин |
| Давление сжатого воздуха | не более 6 Бар |
| Общая мощность (машина+фильтр) | не более 35 кВт |
| Уровень шума | не более 85 Дб |
| 2.2.3. Турбины | |
| Количество турбин | 2 шт (2*250) |
| Количество лопаток в турбине | 6 шт |
| Абразивные клапана | 2 шт |
| Скорость вылета дроби | 70 м/сек |
| Общий выброс дроби | не менее 180 кг/мин |
| Мощность метателя | 2х11 кВт |
| 2.2.4. Система рекуперации и сепарации | |
| Накопитель абразивной смеси | Да |
| Ковшовый элеватор | Да |
| Воздушный сепаратор | Да |
| 2.2.5. Воздушный фильтр | |
| Максимальная концентрация пыли на выходе | ≤ 5.0 мг/м3 |
| Объём | не менее 2200 м3/ч |
| Поверхность фильтрации | не менее 40 м2 |
| Мощность электровентилятора | 2,2 кВт |
| Автоматическая регенерация | Да |
| 2.2.6. Абразив | |
| Первая полная загрузка абразива | не менее 600 кг |
| Тип абразива | Дробь стальная литая |
| Размер дроби | 0,4 ÷ 1,6 мм |
| Степень твердости | 36 - 51 HRC |
| 2.2.7. Общая информация | |
| Организация приямка для установки оборудования | Без приямка |
| Степень защиты электрических машин | не ниже IP54 |
| Сжатый воздух ISO 8573-1 Class | не хуже 2 |
| 2.2.8. Управление | |
| Тип | Электронный, ПЛК |
| Шкаф управления | Сенсорный экран |
| 3. Требования к инженерной инфраструктуре для подключения оборудования | |
| 3.1. Электропитание | |
| Тип электропитания | 3-фазы, переменный ток, 380В±10%, 50Гц±1Гц |
| Номинальное напряжение | 380 В |
| Номинальная подключаемая мощность | не более 35 кВт |
| 4. Базовая комплектация | |
| Дробеметная камера с защитой из марганцовистой стали в зоне выброса дроби | Да |
| Система вращения с электрическим приводом | Да |
| 5. Дополнительная информация | |
| Наличие сервисной службы в РФ | Да |
| Наличие склада запасных частей в РФ | Да |
Описание
Дробемётная установка тупикового типа с поворотным столом с защитой из марганцовистой стали в зоне предназначена для эффективной очистки, подготовки и обработки металлических изделий различной формы и размеров путём струйного воздействия металлической дроби.
Очистка осуществляется в стационарной камере, в которую заготовка подаётся вручную или с помощью подъёмного оборудования и размещается на вращающемся столе.
Поворотный стол дробемёта обеспечивает равномерное воздействие абразива на все стороны изделия, включая сложные формы и зоны с ограниченным доступом. Установка относится к тупиковому типу, что означает загрузку и выгрузку деталей с одной стороны, без сквозного прохода.
Дробемёт применяется для:
- Удаления ржавчины, окалины, старых покрытий;
- Подготовки поверхности под покраску, металлизацию, сварку;
- Очистки литых, кованых, сварных и штампованных изделий.

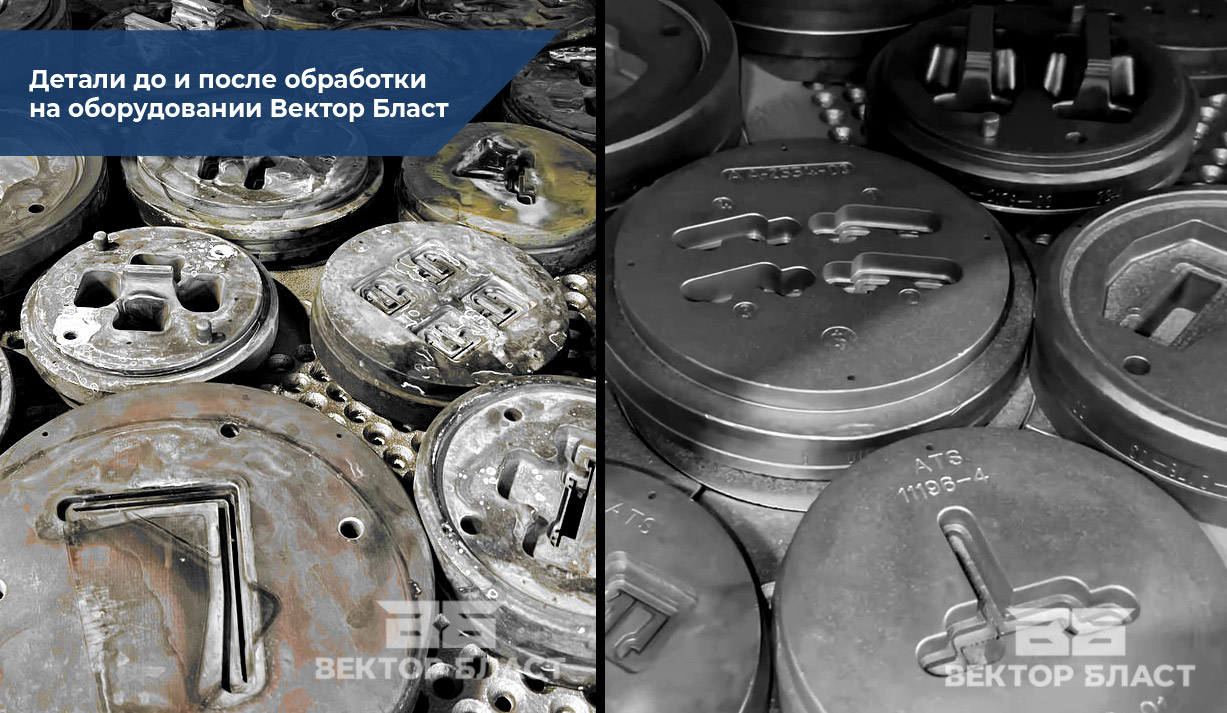

Типичные обрабатываемые изделия:
- Дисковые и кольцевые детали;
- Корпусные элементы;
- Мелкие сварные конструкции;
- Механические компоненты.
